本帖最后由 我不帅 于 2012-8-19 01:03 编辑
此帖原创纯手打
其实咱不懂特斯拉了什么的东西，所以要说无限输电只能找其他方法来代替了
首先说说应用，天上一颗卫星飞过，通过向卫星输电便可使卫星拥有大量能量，怎么储存别问我，然后天基电磁武器就可以使用了（猜想而已，勿喷）@ou#

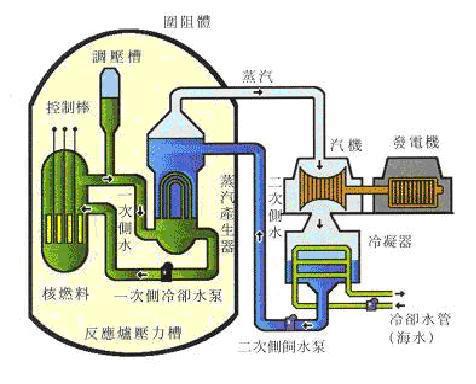

再嘛，来点实际的，我们要发电，但是地球上的资源日渐减少，大家都开始使用可以使用很长时间的东西，于是么，核能便开始应用，普及一下核能发电，核能，现在一般（几乎所有）都是使用核裂变能，因为它可以进行控制，怎么利用呢，当两块达到一定要求的放射性物质相互靠近时，因为互相吸收对方放射出的中子等等射线，便开始发热，然后利用这个热量驱动轮机（应该是这玩意吧）来发电，#7109!除了原材料以外都是很简单的东西其中的东西很容易理解，但是方程式了什么的东西大家就别管了，又不是自己要制作这玩意
至于核聚变能.........这玩意不好控制，一点燃就是立即放出巨大能量，略过不谈
然后再说说缺点，核裂变发电的污染与众所周知的不同，污染很大，可以说是污染最大的东西之一，只不过是废料有污染而已，但是这废料处理起来很麻烦，容器也是一个大问题，想看的自行百度
所以嘛，在月球上建造一个巨大的核能发电厂就行，毕竟核原料到处都是啊，电力要送回地球的话就需要无线输电了
然后再说说无线输电，我们直接进行无线输电貌似很困难，具体的直接输电我不知道，现在就说几个间接的方法，最简单的就是在发电厂设立一个激光发生器，接收地怎么接受激光呢？太阳能电池板，或者直接是一个放在水里的黑色墨球来吸收激光来产生热量，然后驱动轮机..........
不过缺点依然有，如果遇到大雾什么的就完蛋了，可以穿过云层的射线有波长大于红色可见光的射线，波长小于........反正X射线什么的可以穿过，我们进行选择，红外光之类的，因为这类射线的波长原因，所以衍射方向会很大，但是因为接收点面积很小.....能量损耗都不知道大到哪里去了，抛弃@8#
那么频率大的射线没有这个问题，但是没有查到如何人工制造频率如此之大的射线的办法，那就使用巨大的粒子加速器人工来制造放射性物质，然后定向发射高频率电磁波@99#
不过个人感觉能量损耗依然庞大【泥垢！
于是说过来说过去就只有激光了吗@69#
然后...因为距离足够遥远，所以激光也不能避免衍射问题，于是太空中添加一些卫星中转站就OK了
地面上只建立一个电力接收站就好，具体地理位置推荐南极，反正也快融化了，无所谓了，如果激光所含有的能量够大，足够使当地的气候发生变化，会使当地没有任何云雾
好贴呀！！！好贴！！！阁下字迹工整， 文笔极佳，才思敏捷，过目不忘，十年寒 窗，博学多才，见多识广，才高八斗， 学富五车，文武双全，雄韬伟略，谈吐不 凡，谈笑风声，高谈阔论，眉飞色舞， 运筹帷幄，言简意赅，完美无缺，一针见 血,远见卓识，义正词严，一气呵成，大 显神通，出口成章，出类拔萃，出神入化 ，万古流芳，一本正经，一箭双雕，长 篇大论，功德无量，力排众议，力挽狂澜 ，气贯长虹，气势磅礴，气吞山河，坚 韧不拔，身体力行，空前绝后，视死如归 ，英姿焕发，奉公守法，艰苦奋斗，忠 贞不渝，舍己为人，大公无私，一尘不染 ，一鸣惊人，叱诧风云，排山倒海，惊 涛骇浪，雷霆万钧，惊心动魄，横扫千军 ，惊天动地，见缝插针，无孔不入，千 篇一律，口诛笔伐，文从字顺，十全十美 ，无懈可击，无与伦比，励精图治，壮 志凌云，高瞻远瞩，忍辱负重，盖世无双 ，龙飞凤舞，一丝不苟，身兼数职，日 理万机，明察秋毫，英明果断，分身有术 ，孜孜不倦，吾等楷模
[查看全文]
本帖最后由 wtpi1237 于 2012-8-13 10:25 编辑
找了很多关于无线充电的帖子，都大同小异，首先感谢“悬壶居士”看了他的帖子才有幸改装成功！
需要准备的材料及工具有：电烙铁，焊锡丝，绝缘胶带，双面胶，铜箔贴纸（可用其它导电薄片代替），一字螺丝刀磨制的刨子，铅笔，小刀，铜皮触点，砂纸（粗砂及超细各一张）
点金石无线充电diy套装（包含充电器，数据线，石头，充电电路板）
改装过程中一定要胆大心细，切不可急躁，动手能力不强者禁止操作
改装步奏：
1，准备的材料，点金石充电套装，工具一套（包括砂纸，螺丝刀改装的刨子，铅笔，小刀，电烙铁）
2，将石头放于后盖背面，四颗定位铁片的位置放在后盖正中，把充电电路板线圈焊掉，将线圈放在定位铁片正中，用铅笔做好记号（楼主没得原装后盖了，用超级银魅代替一下）
3，将电路板有电子元件的部分下方与后盖上摄像头金属罩下方对齐，并与之保持有0.5mm的距离用铅笔做好记号（画图代替，嘿嘿）
4，将做好记号部分（下图阴影部分）四周用小刀划出不超过0.5mm的深度，并用螺丝刀改造的刨子均匀平整的刨出不超过0.6mm的凹槽（一定不能超过）
5，将线圈及电路板放入凹槽中，测量线圈与焊点的距离，并用漆包线焊接(并在电路板输出触点上焊接弹性金属触点，均往电路板尾巴方向，长度3mm左右
6，将电路板有电子元件部分与定位铁片用双面胶粘贴在后盖上
7，将金属屏蔽贴贴于线圈上，并处于定位铁片的正中位置，再将电路板的尾巴贴在上方
8，在主板金属屏蔽罩相对应的位置划开导热贴纸，露出屏蔽罩，并在末端监测点处用绝缘贴纸将主板金属屏蔽罩贴上以绝缘，将第三监测点以外的监测点也贴上绝缘贴纸，将铜箔贴（可用薄铜（纸）片）纸按形状剪裁，并焊接到第三检测点上，如图
9，将石头周围的塑料圈除去，并打磨石头，但不要将磁铁露出超出塑料壳，防止磨花手机后盖
成功，充电中......
1，充电效率问题：充电电流不足1A，所以充电速度会慢上一个小时左右
2，辐射问题：因为是由金属屏蔽贴及硅制导磁板形成了闭合磁场，防止电磁波散发，所以不存在辐射的情况
3，关于专利问题：如果收购了PALM公司的话就可以用他们的专利了，所以很多手机里面不会装上无线充电的配置
4，充电距离：因为是比较标准的充电套装，对于电磁波辐射的控制到位，要形成闭合磁场，所以充电只能贴于“石头”上
5，发热问题：电子产品肯定会发热，石头也不例外，所以会有发热的情况，并且因为紧贴手机后盖的原因，手机温度会在40度左右
6，关于量产：用于DIY交流不做商业用途不会产生法律效应，如果楼主量产销售就触犯了别人的专利了
本帖纯属转载，觉得不错，带来与大家分享！
这个项目是一个RGB LED音量电平表（实际就是我们播放器上面显示的那个EQ条），这个表通过USB与上位机（window7 或 vista系统）连接。能用LED实时显示当前声音的电平。
硬件电路：
这个项目的硬件电路非常简单明了，这个Demo板包括了：5V开关电源，一个PIC单片机（带USB通信功能），3个TLC5940（16路LED驱动芯片），16个高亮度RGB LED。
这个电路中唯一值得留心的地方就是电路图中靠近晶振的两个大电容。当TLC5940以PWM调光的方式驱动LED时，由于高速高速开关切换，产生很多噪声，而这两个电容有助于降低噪声。如果没有它们或许你的PIC单片机会重启，或者发生其他糟糕的事。
3片TLC5940级联，因此这些LED并非以复用的方式连接，每一个LED都是直接受控制的。当然，也可以把代码加以修改移植，使其能工作在LED控制复用的状态下。
固件（Firmware）[下载见隐藏链接]：
作者在这个软件的基础之上加了两层，底层是TLC5940的驱动库，TLC5940是一个16通道的，支持4096级亮度（基于PWM方式，且各通道亮度独立）的LED驱动芯片。这个驱动库支持单片TLC5940，或者你可以将多片级联。理论上来说，你可以通过一片PIC单片机控制（PIC单片机是连接PC机与TLC5940的桥梁）20片TLC5940（意味着你总共有16*20=320个LED），作者这里级联了三片TLC5940（共计48通道，16个RGB LED）。
顶层则是RGB LED控制，这一层通过TLC5940驱动库实现。包括的功能有LED淡入淡出，颜色平衡，和一堆相当有用的用来控制LED的功能。USB控制端有两条命令，一条是上位机指定所有的LED亮度（由0~255来表示），第二条命令式用来设定所需的LED淡出时间（库文件中同样有淡入时间，但是对电平表来说没有用到）
上位机软件：
上位机软件是用Visual Studio C#2010写的，兼容Windows 7 和Vista。由于使用的音频API缘故，这个上位机软件不能使用在windows XP环境下（XP不支持这个API）
这个上位机软件由三个部分组成：
1.开源的C#库，USB generic HID communication（就是上文提到的作者自己开发的一个软件）。
2.核心的音频API，由Ray Molenkamp所写的。这个API相当强大，你可以用它来抓取音轨的信息，并展示在一个LCD，或者其他USB音频控制的设备。
3.VU电平表显示代码
正如你所见，这个软件可以进行一堆个性化的设置，你可以设置显示阻尼（Display damping ，它跟随音乐跳跃的速率，更大的阻尼使跳跃更缓和，但是有失精准），可以设置淡出速度（fade off ），也可以设置起始和结束时的颜色（上位机自动调节中间显示时的颜色）， ，还可以设置显示方式，只单向显示左右声道的平均值，从中间向两边显示两个声道，从两边向中间显示两个声道
自己的想法：
感觉这个不是太好弄，首先，这个PIC单片机用的人估计不太多，第二作者自己以前编了一个USB上位机，是在这个基础上开发的，虽然可以找到作者的源代码，但是估计不好搞定（我没有写过上位机软件，不太了解，随便说说的呵呵），而且上位机还只能在Windows7或者Vista下面用。
毕竟这里PIC单片更主要的功能，个人认为不过是个USB桥接芯片作用。
如果是我的话，直接用一个常用的单片机（AVR，8051）来控制TLC5940，然后用串口通信，上位机软件也写成串口通信的形式，估计简单不少，而且如果电脑没有串口，可以用串口转USB芯片解决，这样的话可能硬件上面麻烦一点，但是估计软件开发简单（哈哈，这也是我个人的看法，我对上位机软件很不熟悉）。
还有就是，它的那个TLC5940芯片比较强大，但是我淘宝了一下，貌似有点贵，十多元一片，貌似ST2221C便宜一些，几块钱，功能可以替代，但是引脚不是兼容的。。。意味着要改程序（上位机和单片机）。
结果这样一整，就完全本土化了。。。和原来的东西都不一样（从电路到上位机软件都改版了）。。。
下载地址：
本帖最后由 natalisilver 于 2012-5-3 03:15 编辑
“摇摇棒”是一种利用我们的“视觉暂留效应”工作的高科技 电子玩具。接通 电源后，它上面的一列LED（发光二极管）不停地闪烁，当你摇动它时，会看见空中梦幻般的浮现一个个笑脸、爱心等图案或者文字。
来源：http://bbs.elecfans.com/jishu_205070_1_3.html
基本原理与硬件电路设计： 16只LED发光管作为画面每一列的显示，左右摇晃起到了扫描的作用，人眼的视觉暂留现象使得看到的是一幅完整的画面。与LED点阵的显示有几分相仿。 硬件电路如下图（点击可放大）。系统电源VCC为5V，下载程序和调试时一定要保证5V电压，实际使用时用3节干电池串联4.5V即可。AT89S52 单片机作为控制器，在它的P0、P2口接有16只以共阳的方式连接的高亮度LED，由单片机输出低电平点亮。P0口的上拉电阻RA1不能少。串在LED公共端的二极管D1会产生一定的压降，用来保护LED，经实测LED点亮时两端电压为3V左右，在LED的安全承受范围内。K1是画面切换开关，用于切换显示不同内容；S1为水银开关。水银开关的作用：棒在摇动时，只能在朝某一方向摇动时显示，否则会出现镜像字或镜像画面，所以通过接一只水银开关来控制，使摇摇棒从左向右摇动时将内容显示出来。
硬件制作：使用的是直径5mm的红色高亮LED，感觉太大了些，远看效果很好但近看时字不够连贯。建议使用直径为3mm的高亮LED，颜色可根据个人喜好选择。 水银开关里的水银珠很活跃，导致在接通时容易产生抖动，所以将水银开关斜向上放置（尖尖朝斜上方45°角），靠水银珠自身重力的作用减少抖动：
下载地址：
本帖最后由 natalisilver 于 2012-5-3 02:35 编辑
正好看到一款8*8*8的，介绍给大家，希望大家能喜欢，愿意折腾的朋友可以试试。
这里是你需要做一个LED立方体：
512X发光二极管（加上一些额外犯错误！）
64倍的电阻。[size=+0]（见单独的步骤欧姆值）
1x或2x大型原型多氯联苯。与铜的“眼睛”的类型，看到的图像。
1X ATmega32的微控制器（也可以使用ATmega16的引脚兼容）
3倍的状态指示灯。[size=+0]您选择的颜色和大小。
状态指示灯的3倍电阻。
8X 74HC574芯片
16X PN2222晶体管
16X 1K电阻
1个74HC138 IC
1X Maxim的MAX232的IC
1X 14.7456 MHz的地壳
2个22pF的陶瓷电容
16X 0.1uF的陶瓷电容器
3X 1000UF的电解电容
3X 10uF的电解电容
1X 100uF的电解电容器
8X 20针IC插座
1个40针IC插座
2个16针IC插座
1个2针螺钉端子
1X 2WIRE带插头的电缆
9X 8针端子引脚
1个4针端子针，直角
2个16针带状电缆连接器
1个10针带状电缆连接器
带状电缆
2个按钮
2X带状电缆插头
9X 8针母头插头
串行电缆和1个4pin女性的脚头
模板和基地一块木头
8X可选上拉电阻层
5V电源（电源单独的步骤）
本文出自爱折腾网站
实物图示：
控制 电路：
在程序的控制下，能显示非常丰富的图形，甚至文字。
原链接：http://bbs.elecfans.com/jishu_220960_1_9.html
